HSS Konik Şaftlı Burgulu Matkap Uçları ile HSS Düz Şaftlı Bükümlü Matkap Uçları Arasındaki Fark Nedir?

Konik şaftlı matkap uçları ile düz şaftlı matkap uçları arasında büyük bir fark vardır.

HSS düz saplı burgulu matkap uçları, en yaygın kullanılan delik işleme aletidir

Genellikle çap 0,25 ila 80 mm arasında değişir.

Esas olarak çalışan bir parça ve bir saptan oluşur, çalışan parçanın bükülmüş gibi görünen iki spiral oluğu vardır, dolayısıyla adı

Hss Twist Matkap Uçları İşlevine Göre Üç Parçaya Ayrılabilir

1. Delme için gerekli gücü iletmek için kullanılan ve kenetleme için şaft matkap ucunun parçası
2. Matkap boynu Kesici gövdesi ile matkap sapı arasındaki geçiş kısmı. Genellikle taşlama çarkı geri çekilmesi için boş bir yiv olarak kullanılır
3. Matkap gövdesi Matkabın çalışma parçası. Bir kesme parçası (yani bir matkap ucu) ve bir kılavuz parçadan oluşur

HSS Konik Şaftlı Bükümlü Matkap Ucu, Bükümlerden Sonra Adlandırılan İki Spiral Oluğa sahiptir

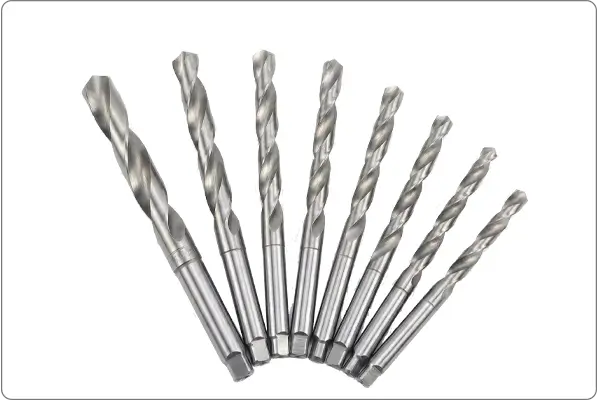

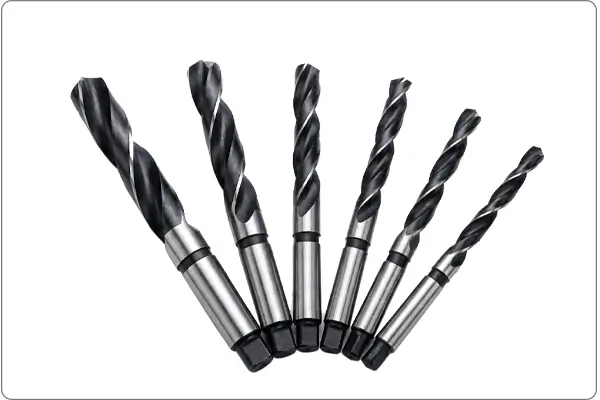

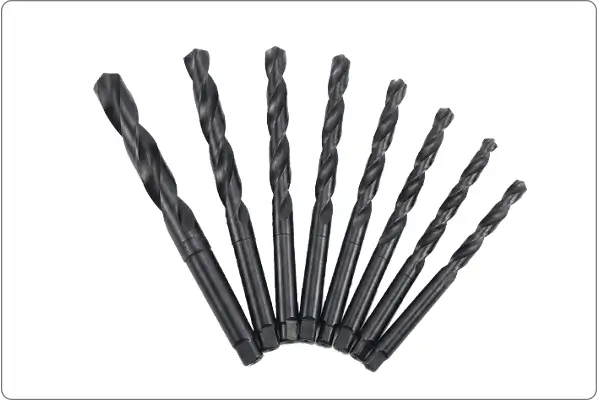

Yukarıdaki türden farklı olarak, konik şaftlı helezon matkap koniktir

Farklı özelliklere sahip konik matkap uçlarının farklı Mors konik uçları vardır

Düz Şaftlı Bükümlü Matkap Ucu ile Konik Şaftlı Bükümlü Matkap Ucu Arasındaki Fark

Genel olarak, 13 mm veya daha büyük çaplı olanlar konik saplı bir helezon matkap kullanır ve düz saplı olanlar aşağıdakileri kullanır

Ana husus, kenetlemeyi kolaylaştırmak ve yeterli kenetleme kuvvetine sahip olmaktır. Küçük bir matkabı bir koni haline getirmenin uygun maliyetli olmadığı açıktır, bu nedenle düz bir gövdeye dönüştürülür.

Radyal matkaplarla donatılmış her iki tip matkap da mevcut olmalıdır

Başka bir Mors manşon seti ve No. 3 Mohs manşonlu bir mandren kullanın. Mandren 0-13 veya 2-16 olabilir

1 mm'nin altında delikler açamıyorsanız, 2-16 mandren ile karşılaştırın

Havşa aynaların özel bir anahtarı olmalı ve Mors konik manşon bir konik demirle donatılmalıdır, ancak bu şey genellikle kendi kendine yapılır.

Düz şaftlı burgulu matkap ucu, delik delme aletinin en yaygın şekilde kullanılanlarından biridir. Çoğunlukla çalışan kısımdan ve ayrıca kulptan oluşur. Genel olarak, çap 0,1 ila 120 mm arasında değişir.

Büküm Matkap Uçları Üç Parçaya Ayrılabilir:

1. Şaft: Hss büküm matkap uçları sıkıştırmak için şaft ve delme için gereken gücü iletmek için kullanıldı.

2. Boyun Parçası: Hss burgulu matkap ucu boynu, kesici gövdesi ile hss burgulu matkap ucu sapı arasındaki geçişte bulunur.

3. Çalışma Parçası: Kesici parça ve kılavuz parçadan oluşur.

Hss Matkap Uçlarında 2 Çeşit Sap Vardır

Düz sap ve ayrıca konik sap.

Hss Twist Matkap Uçları Malzemesi ve Açısı

Hss spiral matkap uçları yüksek hız çeliğinden (Hss4241, Hss4341, M2, M35, M42) imal edilmiştir. Konik saplı döner matkap uçları yaygın olarak delik işleme için kesme aletleri olarak kullanılırlar ve ayrıca bitmiş ve yarı bitmiş deliklerin işlenmesinde yaygın olarak kullanılırlar. Alet parçalarını işlemek için Hss düz saplı burgulu matkap uçları kullanılır.

Kullanım boyunca, düz şaftlı hss matkap ucu, mandrene kenetlenir ve konik şaftlı matkap ucu, takım tezgahı milinin veya punta başlığının konik deliğine sokulur.

Delme sırasında kılavuz bileşen ile delik duvarı arasındaki sürtünmeyi azaltmak için, düz saplı döner matkap ucunun boyutu, ters bir koni şekli oluşturmak üzere matkap ucundan gövdeye doğru kademeli olarak küçülür.

Düz şaftlı burgulu matkap ucunun helis açısı esas olarak kesme kenarı üzerindeki talaş açısının boyutunu, bıçağın gücünü ve genellikle 25 ° ～ 32 ° olan talaş kaldırma performansını etkiler.

Spiral kanal, frezeleme, taşlama, sıcak haddeleme veya sıcak ekstrüzyon ile işlenebilir ve hss burgulu matkap ucunun ön ucu, kesici bir bileşen oluşturmak üzere bilenir.

Ortak düz saplı bükümlü matkap ucunun kesme kısmının ön açısı 118, keski kenarı şev açısı 40 ° -60 ° ve ayrıca kabartma açısı 8 ° -20 ° 'dir.

Hss Twist Matkap Uçları Delme Bildirimi

1. Demir veya diğer çeşitli malzemeleri delerken, lütfen yeterli metal kesme sıvısı sağlayın.

2. Sapın iyi esnekliği ve ayrıca sertliği ve Flüt bükümünün boyutu, delme hassasiyetini ve ayrıca hss burgulu matkap ucunun ömrünü artırabilir.

3. Lütfen işlenmiş bileşenler ile işlenmemiş parçalar arasındaki dengeyi ve temizliği sağlayın.

4. İnce plakaları delerken iş parçasını güçlendirin ve büyük iş parçalarını delerken lütfen iş parçasının sağlam olduğundan emin olun.

5. Delme işleminin başında ve sonunda ilerleme hızının 1/3 oranında düşürülmesi gerekir.

6. Dökme demir, dökme bakır vb. gibi delme işlemi sırasında çok miktarda ince toz içeren malzemeler için soğutma sıvısı kullanmadan talaş kaldırmaya yardımcı olması için basınçlı hava kullanabilirsiniz.

7. Düzgün talaş kaldırmayı garanti etmek için lütfen matkap gövdesine sarılı demir talaşlarını zamanında çıkarın.

Konik Saplı Bükümlü Matkap Ucu Matkap Ucu Montajı

Matkap kutusunu yavaşça kaldırın, matkap kutusunun 4 ayağını döner tablanın dört deliğine yerleştirin, matkap ucunun özelliklerine göre eşleşen matkap kutusu karot plakasını seçin ve ayrıca matkap kutusu karot plakasını tam olarak içine doğru kaldırın. matkap kutusu gövdesi.

Kurulum biti oluğu, bit kutusunun çekirdek plakasının çıkıntılı ucuna karşılık gelir. Ucu uç kutusuna yerleştirin ve uç kesinlikle döner tablanın ortasına kenetlenecektir. Bundan sonra sırayla matkap ucunu bağlantı somunu matkap çubuğuna vidalayın.

1. İlerleme hızının belirlenmesi: İlerleme hızı tipik olarak deneyime dayalıdır. Matematiksel bir bakış açısından, normalde 0,08-0,12 mm/devir veya 0,6-1,0 mm/sn'dir. İlerleme hızı, delme sırasında çok önemli bir unsurdur ve aynı zamanda farklıdır. İlerleme hızı, çeşitli demir talaşları oluşturabilir ve ayrıca farklı talaşlar kesinlikle talaş kaldırma performansını değiştirecektir.

2. Konumlandırma: Delinecek konumun ortasında bir konumlandırma noktası kesin veya delinen yerin hassasiyetinden emin olmak için alaşımlı bir iğne ile bir "çapraz" çizgi işaretleyin. Konumlandırma yerine vurmak için merkez keskiyi kullanırken, kesme çekirdeğinin düzgün şekilde boşalmasını etkilememek için lütfen merkez keskinin iş parçasının yüzeyine dikey olduğundan emin olun.

3. Delmeye başlayın: Lütfen uygun hızı değiştirin. Lütfen başlamadan önce matkap manyetik tabanının alt kısmının düzenli olduğundan emin olun. Manyetik taban düğmesini ve ardından motor anahtarını açın. Elektrik motoru çalışırken, soğutma sıvısı düğmesini açın. Matkap ucu çelik levhaya değdiğinde, yavaşça ilerletin. 1-2 mm civarında deldikten sonra normal hızda ilerletin.

4. Delmenin sonu: Motoru kapatın ve ilerleme hızını belirlemek için iş mili üzerinde bekleyin: İlerleme hızı genellikle deneyime dayalıdır ve değer tipik olarak 0,08-0,12 mm/devir veya 0,6-1,0 mm/sn'dir. . İlerleme hızı delme sırasındadır. Delikteki daha kritik bileşen olan farklı ilerleme hızları, farklı demir talaşları oluşturabilir ve farklı demir talaşları, talaş kaldırma verimliliğini değiştirir.

Düz Şaftlı Burgulu Matkap Ucu ile Konik Şaftlı Bükümlü Matkap Ucu Arasındaki Fark

düz şaft büküm matkap uçları ve ayrıca konik şaftlı matkap uçlarının tümü hss burgulu matkap uçları olarak adlandırılır. Normalde konik saplı çap 6,5 mm'den fazla, düz saplı çap 6,5 mm'nin altında.

Esas olarak sıkıştırmanın rahatlığını göz önünde bulundurmak ve yeterli sıkma kuvvetine sahip olmak. Koniden yapılmış küçük hss burgulu matkap ucu pek kullanışlı olmadığı için düz saplı yapılmıştır.

Yukarıdaki, düz şaftlı burgulu matkap uçları ile konik şaftlı burgulu matkap uçları arasındaki farkın bir açıklamasıdır.
