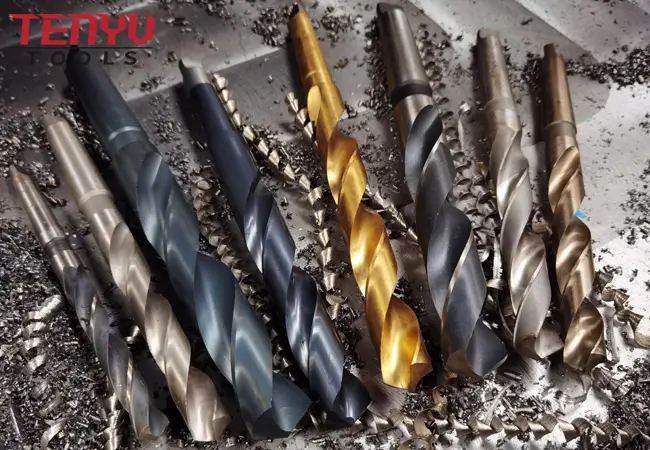

Broca de vástago cónico

Brocas helicoidales de vástago cónico Morse HSS de óxido negro para la venta superior de perforación de metal

  • Material: Cobalto 5% M35 (HSS 4241 4341 6542-M2 está disponible)
  • Proceso: Fresado (Forjado en rollo disponible)
  • Estándar: DIN345 (ANSI, DIN341 y DIN1870 también están disponibles) Tamaño MT No.: No.1 a No.6
  • Diámetro del tamaño: 7,5 mm-100 mm y 3/8″ a 4″
  • Tipo de flauta: Tipo N, corte a la derecha
  • Ángulo de punta: 118 grados (punto de división de 135 grados, punto de adelgazamiento están disponibles)
  • Acabado de la superficie: color ámbar (también están disponibles óxido negro, gris y brillante, blanco y negro, brillante, revestimiento de titanio)
  • Paquete: una pieza en caja de papel, caja de plástico, caja de madera.

Descripción del Producto

nombre del producto Broca de vástago cónico Hss para metal con negro
Material HSS 4241,4341,6542-M2 (Cobalt5%M35 está disponible)
Estándar DIN345 (ANSI, DIN341, DIN1870 también están disponibles)
Proceso  Fresado (laminado forjado está disponible)
Tamaño 7.5mm-100mm y 3/8″ a 4″
Tipo de flauta Tipo N, corte a la derecha
Acabado de la superficie

Negro (óxido posterior, gris y brillante, brillante, revestimiento de titanio de color ámbar también están disponibles)

Ángulo de punta 118 grados (punto de división de 135 grados, punto de estañado disponibles)
Paquete Una pieza en caja de papel, caja de plástico, caja de madera.
Características 1, el acero de alta velocidad (HSS) proporciona dureza para la resistencia al desgaste

2, dimensión precisa, larga vida útil y alta eficiencia.

3, El acabado de óxido negro reduce el desgaste y promueve el flujo de virutas y refrigerante en materiales ferrosos

4, la punta con muescas de 118 grados autocentrante penetra el material sin un orificio piloto más fácilmente que una punta convencional y mantiene un borde de corte afilado

5, El vástago cónico Morse permite que la herramienta se inserte directamente en el husillo de la máquina para facilitar las aplicaciones de alto torque, como los diámetros de corte grandes

6, cuando se ejecuta en sentido contrario a las agujas del reloj (corte a la derecha), las herramientas acanaladas en espiral evacuan las virutas hacia arriba y hacia afuera del corte para reducir la obstrucción

7, las flautas en espiral están construidas con un ángulo de flauta más alto para eliminar las virutas más fácilmente.

8, diseñado para funcionar en una amplia gama de materiales en las familias de hierro y acero

Tamaño del producto
Diámetro Longitud total Longitud de flauta MONTE Diámetro Longitud total Longitud de flauta MONTE
milímetro milímetro milímetro número milímetro milímetro milímetro número
7.5 150 69 1 32 334 185 4
7.8 156 75 1 32.5 334 185 4
8 156 75 1 33 334 185 4
8.2 156 75 1 33.5 334 185 4
8.5 156 75 1 34 339 190 4
8.8 162 81 1 34.5 339 190 4
9 162 81 1 35 339 190 4
9.2 162 81 1 35.5 339 190 4
9.5 162 81 1 36 344 195 4
9.8 168 87 1 36.5 344 195 4
10 168 87 1 37 344 195 4
10.2 168 87 1 37.5 344 195 4
10.5 168 87 1 38 349 200 4
10.8 175 94 1 38.5 349 200 4
11 175 94 1 39 349 200 4
11.2 175 94 1 39.5 349 200 4
11.5 175 94 1 40 349 200 4
11.8 175 94 1 40.5 354 205 4
12 182 101 1 41 354 205 4
12.2 182 101 1 41.5 354 205 4
12.5 182 101 1 42 354 205 4
12.8 182 101 1 42.5 354 205 4
13 182 101 1 43 359 210 4
13.2 182 101 1 43.25 359 210 4
13.5 189 108 1 43.5 359 210 4
13.8 189 108 1 43.75 359 210 4
14 189 108 1 44 359 210 4
14.25 212 114 2 44.25 359 210 4
14.5 212 114 2 44.5 359 210 4
14.75 212 114 2 44.75 359 210 4
15 212 114 2 45 359 210 4
15.25 218 120 2 45.25 359 210 4
15.5 218 120 2 45.5 359 210 4
15.75 218 120 2 45.75 359 210 4
16 218 120 2 48 369 220 4
16.25 223 125 2 48.5 369 220 4
16.5 223 125 2 49 369 220 4
16.75 223 125 2 49.5 369 220 4
17 223 125 2 50 369 220 4
17.25 228 130 2 50.5 374 225 4
17.5 228 130 2 51 412 225 5
17.75 228 130 2 51.5 412 225 5
18 228 130 2 52 412 225 5
18.25 233 135 2 53 412 225 5
18.5 233 135 2 54 417 230 5
18.75 233 135 2 55 417 230 5
19 233 135 2 56 417 230 5
19.25 238 140 2 57 422 235 5
19.5 238 140 2 58 422 235 5
19.75 238 140 2 59 422 235 5
20 238 140 2 60 422 235 5
20.25 243 145 2 61 427 240 5
20.5 243 145 2 62 427 240 5
20.75 243 145 2 63 427 240 5
21 243 145 2 64 432 245 5
21.2 248 150 2 65 432 245 5
21.5 253 165 2 66 432 245 5
23.25 278 155 3 67 432 245 5
23.5 278 155 3 68 437 250 5
23.75 281 160 3 69 437 250 5
24 281 160 3 70 437 250 5
24.25 281 160 3 71 437 250 5
24.5 281 160 3 72 442 255 5
24.75 281 160 3 73 442 255 5
25 281 160 3 74 442 255 5
25.25 286 165 3 75 442 255 5
25.5 286 165 3 76 447 260 5
25.75 286 165 3 77 514 260 6
26 286 165 3 78 514 260 6
26.25 286 165 3 79 514 260 6
26.5 286 165 3 80 514 260 6
26.75 291 170 3 81 519 265 6
27 291 170 3 82 519 265 6
27.25 291 170 3 83 519 265 6
27.5 291 170 3 84 519 265 6
27.75 291 170 3 85 519 265 6
28 291 170 3 86 524 270 6
28.25 296 175 3 87 524 270 6
28.5 296 175 3 88 524 270 6
28.75 296 175 3 89 524 270 6
29 296 175 3 90 524 270 6
29.25 296 175 3 91 529 275 6
29.5 296 175 3 92 529 275 6
29.75 296 175 3 93 529 275 6
30 296 175 3 94 529 275 6
30.25 301 180 3 95 529 275 6
30.5 301 180 3 96 534 280 6
30.75 301 180 3 97 534 280 6
31 301 180 3 98 534 280 6
31.25 301 180 3 99 534 280 6
31.5 301 180 3 100 534 280 6
31.75 306 185 3
* Custom-sastre estaría disponible contra los requisitos de los clientes

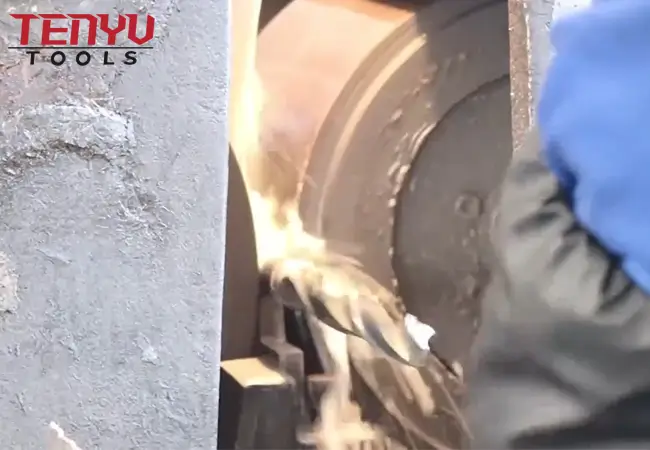

Fábrica

1. Segmentos de dientes más anchos para una eliminación rápida del material
2. Unión y fórmula optimizadas para una vida más larga
3. La altura optimizada del segmento minimiza el polvo y la suciedad
4. Acabado de superficies de hormigón, solado y piedra natural



1. Dimensión precisa, larga vida útil y alta eficiencia.

2. El acero de alta velocidad (HSS) proporciona dureza para la resistencia al desgaste.

3. Cobalto HSS: Extremadamente duro y disipa el calor rápidamente. Se utilizan más comúnmente para perforar acero inoxidable y otros metales.

4. La punta con muescas de 118 grados autocentrante penetra el material sin un orificio guía con más facilidad que una punta convencional y mantiene un borde de corte afilado.

5. El vástago cónico Morse permite que la herramienta se inserte directamente en el husillo de la máquina para facilitar las aplicaciones de alto torque, como los diámetros de corte grandes.

6. Cuando se ejecuta en dirección contraria a las manecillas del reloj (corte a la derecha), las herramientas acanaladas en espiral evacuan las virutas hacia arriba y hacia afuera del corte para reducir la obstrucción.
Las flautas en espiral están construidas con un ángulo de flauta más alto para eliminar las virutas más fácilmente.

7. Diseñado para funcionar en una amplia gama de materiales en las familias de hierro y acero.

Cómo utilizar:

■ Siga atentamente las instrucciones del manual de la máquina.
■ Nunca coloque una muela de copa/plato de diamante que esté demasiado floja o demasiado apretada en la brida.
■ Apretar únicamente con la herramienta suministrada con la máquina.
■ Asegúrese de que la rueda esté bien sujeta para evitar que se deslice, pero no la apriete con demasiada fuerza. Nunca use un martillo.
■ Mantenga las bridas y las roscas de los tornillos limpias y libres de rebabas y óxido.
■ Sustituya las pestañas deformadas o dañadas antes de montar la rueda.

Por tu seguridad:

Recomendamos el uso de los siguientes equipos de protección personal:

■ Protección para los ojos
■ Protección para los oídos (juegos para los oídos)
■ Protección de manos (guantes)
■ Protección pulmonar (máscara antipolvo, también llamada respirador)

Nota IMPORTANTE:

Nunca retire la protección de la máquina y asegúrese de que esté correctamente ajustada para desviar los desechos lejos de usted.
Asegúrese de que ninguna otra persona esté en riesgo, especialmente cerca de la máquina mientras trabaja.
